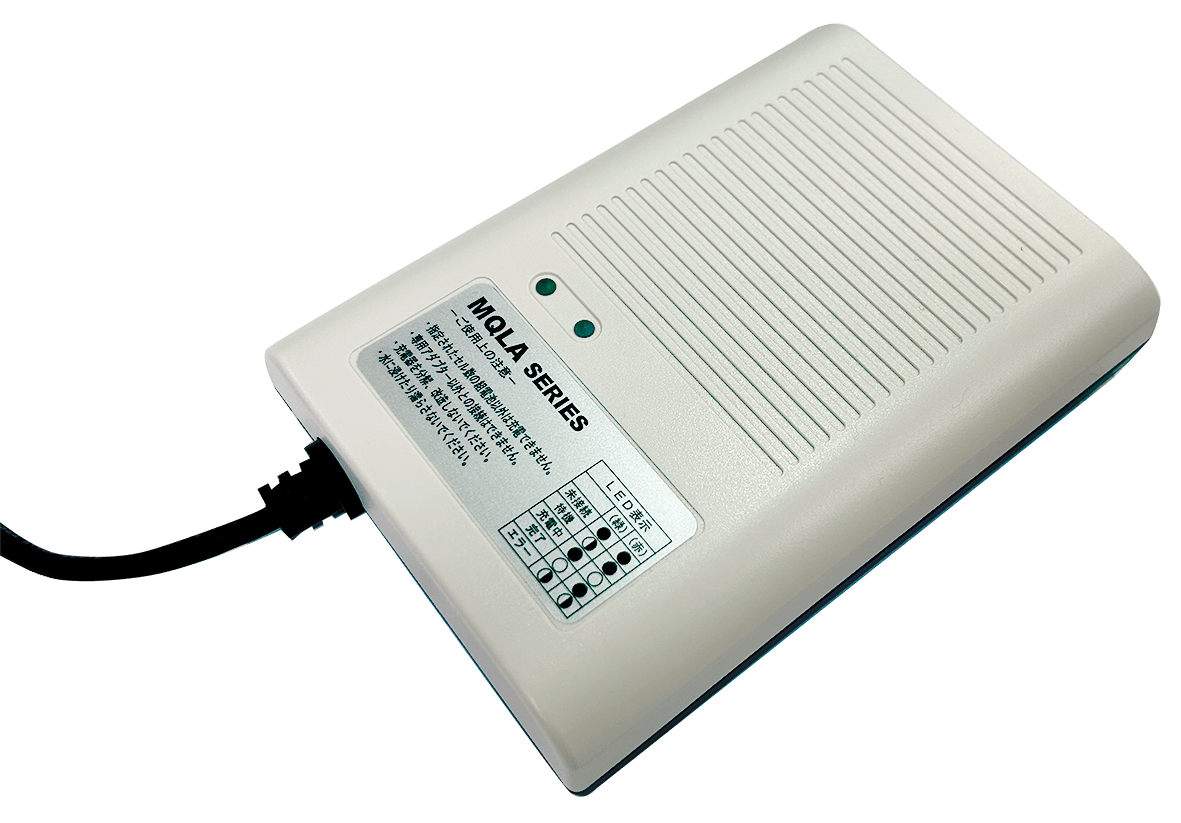

リチウムイオン電池用充電器（MQLAシリーズ）
双葉電気の標準品ラインナップのため、開発コスト・開発LT・規格取得費用など、初期コストを抑えることが可能。
産業用機器に対する長期の供給／少量～サンプル対応が可能。
- リチウムイオン電池パック用標準充電器
- 小型 85mm(W) × 120mm(L) × 29mm(H)
- 最大2A充電
- 各種保護機能搭載（バッテリ低温/高温保護、入力電圧過電圧検出、保護タイマー）
製品仕様
| 項目 | 内容 | ||||
|---|---|---|---|---|---|
| 対象セル数 | 1セル | 2セル | 3セル | 4セル | 5セル |
| 入力電圧 | DC12V±5% | DC24V±5% | |||
| 充電方式 | CCCV方式 | ||||
| CV電圧 | 4.1V×セル数 | ||||
|
CC電流 （@3.8V/セル） |
2.0A | ||||
| プリチャージ電流 | 0.3A typ. @3.0V/セル以下 | ||||
| 使用環境温度 | 0～40℃ | ||||
| 保護回路 |
入力低電圧検出、入力過電圧検出、保護タイマー、バッテリー低温/高温保護 |
||||
| 保護タイマー |
180,240,300,360分から選択可能 |
||||
| 同梱ACアダプタ |
ATS036T-W120U （001） |
ATS060T-W240U （002） |
|||
※記載内容は、予告なしに変更することがありますので、予めご了承ください。
LED表示
| 項目 | LED表示 | |
|---|---|---|
| LED（緑） | LED（赤） | |
| 電池未接続 |
× 消灯 |
× 消灯 |
| 充電中 | × 消灯 | 〇 点灯 |
| 充電待機（温度待機） | △ 点滅 | × 消灯 |
| 充電完了 | 〇 点灯 | × 消灯 |
| 異常 | △ 点滅 | △ 点滅 |
| 電源ON | 500ms点灯 | |

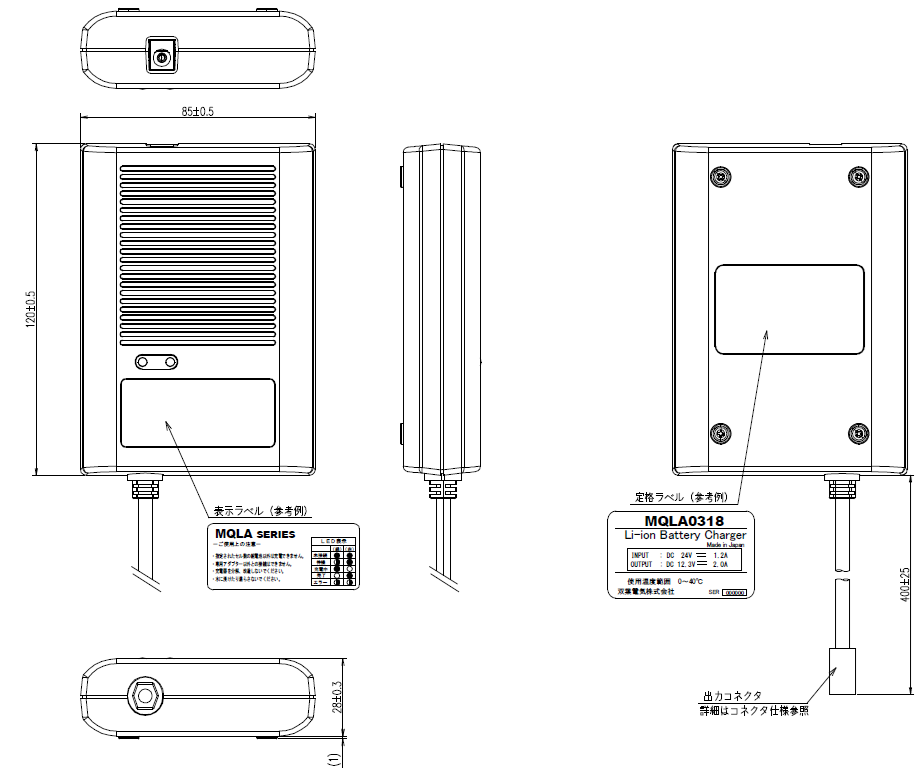

外形図
出力コネクタ
■JST製PALR-03VF
| ピン番号 | 機能 | 仕様 |
|---|---|---|
| ① | BATT+ | 充電出力＋ |
| ② | TH | 温度検出 |
| ③ | BATT- | 充電出力－ |
■ノイトリック製NC3MXX
| ピン番号 | 機能 | 仕様 |
|---|---|---|
| ① | BATT+ | 充電出力＋ |
| ② | BATT- | 充電出力－ |
| ③ | TH | 温度検出 |
型名呼称方法
