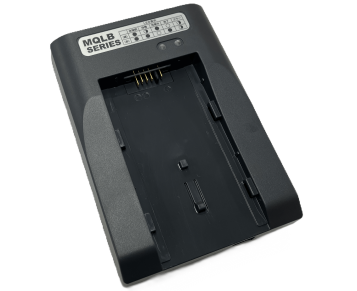

FSB2170A専用小型、軽量標準充電器
双葉電気の標準品ラインナップのため、開発コスト・開発LT・規格取得費用など、初期コストを抑えることが可能。
産業用機器に対する長期の供給／少量～サンプル対応が可能。
- リチウムイオン電池パック（FSB2170A）専用標準充電器
- 小型 85mm(W) × 120mm(L) × 35.5mm(H)
- 最大3A充電（常温状態で2.5時間でフル充電）
- 各種保護機能搭載（バッテリ低温/高温保護、入力電圧過電圧検出、保護タイマー）
|
|
製品仕様
| 項目 | 内容 | ||
|---|---|---|---|
| 品番 | MQLB0236 | ||
| 対象セル数 | 2セル | ||
| 入力電圧 | DC12V±5% | ||
| 充電方式 | CCCV式 | ||
| CV充電 | 8.4V | ||
|
CC電流 （@3.8V/セル） |
0℃＜セル温度＜26℃ | 26℃≦セル温度＜40℃ | セル温度＞50℃ |
| 1.3A | 3.0A | 1.3A | |
| プリチャージ電流 | 300mAtyp @2.8V/セル以下 | ||
| 使用環境温度 | 0～40℃ | ||
| 外形寸法 | 85mm(W) × 120mm(L) × 35.5mm(H) | ||
| 質量 | 250g以下 | ||
| 保護タイマー | 360分 | ||
| 同梱ACアダプタ | ATS036T-W120U（Adapter Technology社製） | ||
| 保護回路 |
入力過電圧検出、保護タイマー、バッテリー未接続検出、出力ショート検出 |
||
| 専用電池パック | |||
※記載内容は、予告なしに変更することがありますので、予めご了承ください。
LED表示
| 項目 | LED表示 | |
|---|---|---|
| LED（緑） | LED（橙） | |
| 電池未接続 |
× 消灯 |
× 消灯 |
| 充電中 | × 消灯 | 〇 点灯 |
| 充電待機（温度待機） | △ 点滅 | × 消灯 |
| 充電完了 | 〇 点灯 | × 消灯 |
| 異常 | △ 点滅 | △ 点滅 |
| 電源ON | 500ms点灯 | |
外形図
出力コネクタ
| ピン番号 | 機能 | 仕様 |
|---|---|---|
| ① | BATT+ | 充電出力 |
| ④ | TH | 温度検出 |
| ⑤ | BATT- | 充電出力 |
