リチウムイオンバッテリー＜標準開発仕様パック例＞
Li-ion Standrd Battery Packs
| No. | Picture | Pack | Cell |
Nominal Voltage |
Typical Capacity (Wh) |
continuous DSG current |
Certification |
Dimension (mm) |
|---|---|---|---|---|---|---|---|---|

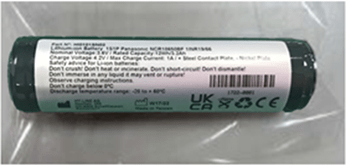

| 1 |  |
1S1P |
日系 18650 |
3.6V | 3.2Ah (11.52Wh) |
< 3A |
UN38.3 IEC62133-2-2 IEC60601-1-2 UL2054 PSE |
ø : 18.5mm L : 69mm |
| 2 |  |
1S1P |
日系 18650
|
3.6V |
2.95Ah |
8A |
UN38.3 IEC62133-2 |
L : 66.5mm W : 22.5mm T : 16mm |
| 3 |  |
1S1P |
日系 18650 |
3.6V |
3.2Ah |
3A |
UN38.3 IEC62133 IEC60601-1-2 UL2054 PSE |
ø : 18.5mm L : 69mm |
| 4 |  |
1S1P | 日系 553450 |
3.7V |
1.15Ah (4.25Wh) |
2A | TBD |
L : 56mm W : 35mm T : 6mm |

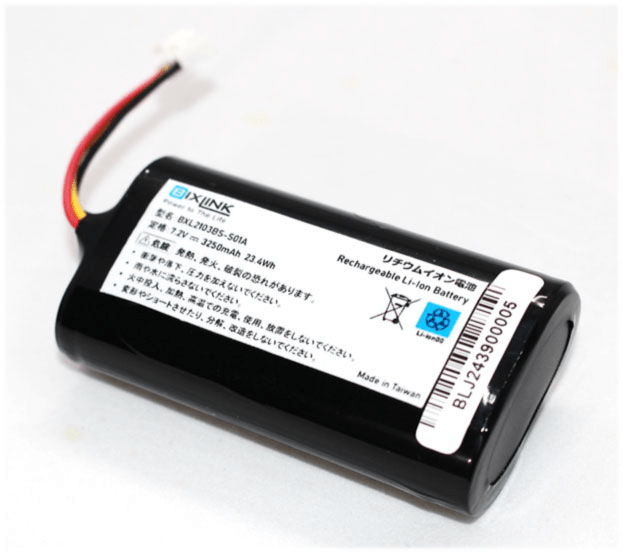

| 5 |  |
2S1P |
日系 18650 |
7.2V |
3.2Ah (24Wh) |
< 3A | UN 38.3 |
L : 71.5mm W : 37.2mm T : 20mm |
| 6 |  |
2S1P |
韓国製 18650 |
7.2V |
3.35Ah (24Wh) |
3A | TBD |
L : 68mm W : 37.5mm T : 21mm |
| 7 |
|
2S1P |
韓国製 21700 |
7.38V |
4.769Ah (35.2Wh) |
7A |
UN38.3 PSE IEC62133 UL1642 |
L : 83mm W : 48mm T : 24.5mm |
| 8 |  |
2S2P |
日系 18650 |
7.2V |
6.4Ah (48Wh) |
6.5A |
UN38.3 IEC62133-2 IEC60601-1-2 |
L : 88mm W : 80mm T : 22.5mm |

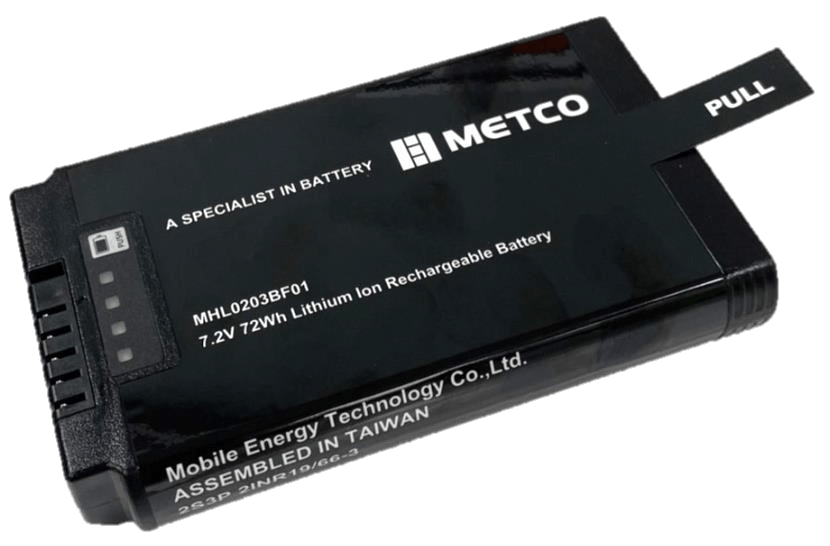

| 9 |  |
2S3P |
日系 18650 |
7.2V |
9.6Ah (72Wh) |
8A |
UN38.3 IEC62133-2 IEC60601-1-2 |
L : 134.5mm W : 80mm T : 22.5mm |

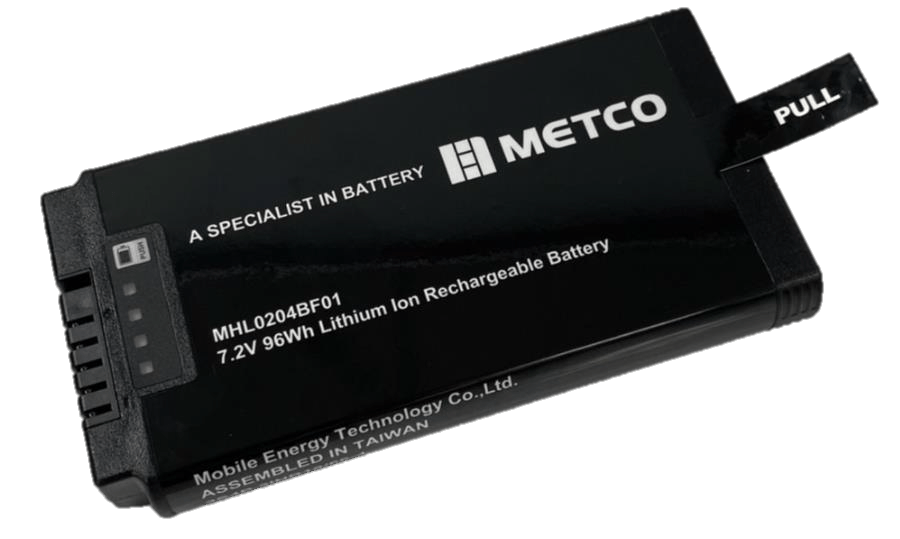

| 10 |  |
2S4P |
日系 18650 |
7.2V |
12.8Ah (96Wh) |
8A |
UN38.3 IEC62133-2 IEC60601-1-2 |
L : 134.5mm W : 80mm T : 22.5mm |

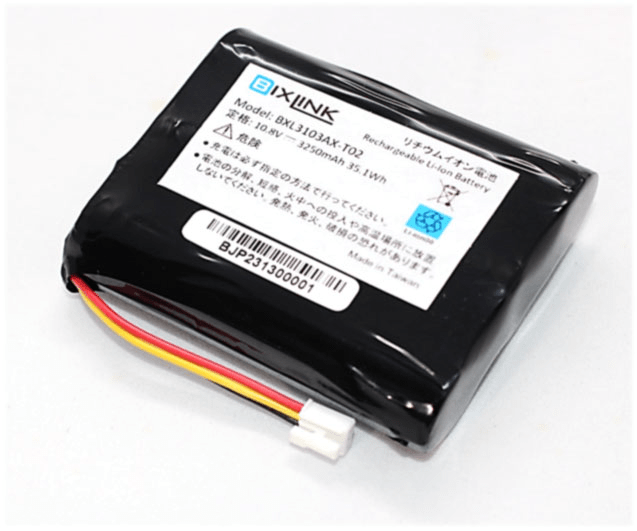

| 11 |  |
3S1P |
韓国製 18650 |
10.8V |
3.35Ah (36Wh) |
3A | TBD |
L : 72mm W : 56.6mm T : 19mm |
| 12 | |
3S2P |
日系 18650 |
10.8V |
6.4Ah (72Wh) |
6.5A |
UN38.3 IEC62133-2 IEC60601-1-2 |
L : 134.5mm W : 80mm T : 22.5mm |
| 13 |  |
4S1P |
日系 18650 |
14.4V | 3.3Ah (48Wh) |
3A | UN38.3 |
L : 95mm W : 42mm T : 45mm |
| 14 |  |
4S1P |
韓国製 18650 |
14.4V |
3.35Ah (48Wh) |
3A | TBD |
L : 72mm W : 75mm T : 19mm |

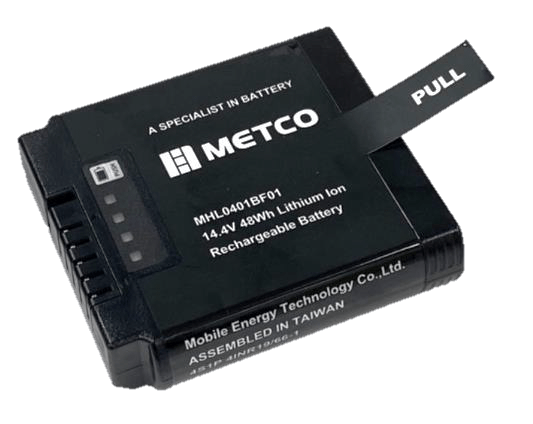

| 15 |  |
4S1P |
日系 18650 |
14.4V |
3.2Ah (48Wh) |
5A |
UN38.3 IEC62133 IEC60601-1-2 |
L : 88mm W : 80mm T : 22.5mm |
| 16 | |
4S2P |
日系 18650 |
14.4V |
6.4Ah (96Wh) |
6.5A |
UN38.3 IEC62133-2 IEC60601-1-2 UL2054 |
L : 153mm W : 80mm T : 22.5mm |
| 17 |  |
7S2P |
日系 18650 |
25.2V | 6.6Ah (168Wh) |
5A |
UN38.3 IEC62133-2 KC |
L : 151mm W : 65mm T : 98mm |
| 18 |  |
7S3P |
日系 18650 |
25.2V | 9.9Ah (249.48Wh) |
10A |
UN38.3 IEC62133 IEC60601-1-2 |
L : 302mm W : 101mm T : 50mm |
| 19 |  |
7S4P |
日系 18650 |
25.2V | 9.8Ah (249.2Wh) |
<25A |
UN38.3 PSE |
L : 240mm W : 94mm T : 72.6mm |
| 20 | 12.76Ah (336Wh) |
20A |
UN38.3 IEC62133-2 |
|||||
|
21 |
 |
7S5P |
日系 18650 |
25.2V |
16.5Ah (415.8Wh) |
10A |
UN 38.3 IEC62133-2 PSE IEC61000-6-1 |
L : 266mm W : 90.1mm T : 107mm |
| 22 |  |
7S5P |
韓国製 21700 |
25.4V |
23.76Ah (603.74Wh) |
25A |
UN 38.3 IEC62133-2 IEC60601-1-2 cETLus62133-2 |
L : 310mm W : 108mm T : 80mm |
| 23 |  |
7S6P |
日系 18650 |
25.2V | 19.8Ah (504Wh) |
<50A |
UN38.3 IEC62133 PSE |
L : 220mm W : 150mm T : 73mm |
|
24 |
 |
7S6P |
韓国製 21700 |
25.2V |
29.4Ah (740.8Wh) |
30A | TBD |
L : 216mm W : 225mm T : 78mm |
|
25 |
台湾製 21700 |
27Ah (685.8Wh) |
||||||
|
26 |
＜開発中＞ |
7S6P |
日系 18650 |
25.2V |
19.8Ah (504Wh) |
30A |
UN 38.3 IEC62133-2 |
L : 220mm W : 150mm T : 73mm |
|
27 |
 |
7S8P |
台湾製 21700 |
25.2V |
33.6Ah (845.6Wh) |
30A |
UN 38.3 IEC62133-2 |
L : 287mm W : 156mm T : 85mm |
|
28 |
 |
7S9P |
日系 18650 |
25.2V |
28.71Ah (723Wh) |
30A |
UN38.3 IEC62133-2 IEC60601-1-2 UL62133-2 |
L : 270mm W : 95mm T : 160mm |
|
29 |
 |
8S4P |
中国製 32700 (LFP) |
25.6V |
24Ah (614.4Wh) |
30A | TBD |
L : 216mm W : 330mm T : 78.5mm |
|
30 |
 |
13S4P |
韓国製 21700 |
47.19V |
19.6Ah (925Wh) |
30A |
UN38.3 IEC62133 PSE |
L : 267mm W : 156mm T : 85mm |
|
31 |
＜開発中＞ |
13S4P |
韓国製 21700 |
47.19V |
19.6Ah (925Wh) |
30A |
UN38.3 IEC62133-2 |
L : 287mm W : 156mm T : 85mm |
|
32 |
＜開発中＞ |
13S4P |
韓国製 21700 |
47.19V |
29.4Ah (1387.4Wh) |
30A |
UN 38.3 IEC62133-2 |
L : 445mm W : 156mm T : 85mm |
|
33 |
|
13S5P |
台湾製 18650 |
46.8V |
14Ah (655.2Wh) |
30A | UN38.3 |
L : 270mm W : 95mm T : 160mm |
|
34 |
|
14S3P |
韓国製 21700 |
50.4V |
14.7Ah (725.76Wh) |
20A | TBD |
L : 216mm W : 225mm T : 78mm |
|
35 |
台湾製 21700 |
13.5Ah (680.4Wh) |
30A | |||||
|
36 |
 |
14S4P |
台湾製 21700 |
50.4V |
16.8Ah (845.6Wh) |
30A | UN38.3 |
L : 267mm W : 156mm T : 85mm |
|
37 |
 |
14S4P |
台湾製 18650 |
50.89V |
13.6Ah (692.1Wh) |
30A |
BSMI |
L : 231.5mm W : 156mm T : 85mm |
|
38 |
17Ah (865.13Wh) |
L : 269.5mm W : 156mm T : 85mm |
||||||
|
39 |
 |
14S6P |
韓国製 21700 |
50.82V |
29.4Ah (1494Wh) |
30A | UN38.3 |
L : 378mm W : 156mm T : 85mm |
|
40 |
|
14S6P |
台湾製 21700 |
50.4V |
24Ah (1209.6Wh) |
50A |
UN38.3 |
L : 378mm W : 156mm T : 85mm |
|
41 |
＜開発中＞ |
14S7P |
日本製 21700 |
50.4V |
34.4Ah (1387.4Wh) |
50A |
UN 38.3 IEC62133-2 |
L : 395mm W : 177mm T : 90mm |
|
42 |
|
15S2P |
中国製 32700 (LFP) |
48V |
12Ah (576Wh) |
24A | TBD |
L : 216mm W : 225mm T : 78mm |
※上記は、標準製品の為仕様変更等出る可能性がございます。
※標準仕様の開発品の事例となる為、商品在庫はございません。
※上記パックのご利用を検討頂きますと、
開発費のコストダウン、開発時間の短縮が可能となります。
LFP&NiMHバッテリー＜標準開発仕様パック例＞
LiFePO4 & Ni-MH Standrd Battery Packs
| No. | Picture | Pack | Cell |
Nominal Voltage |
Typical Capacity (Wh) |
continuous DSG current |
Certification |
Dimension (mm) |
|---|---|---|---|---|---|---|---|---|
| 1 |  |
4S6P |
中国製 32700 (LFP) |
12.8V | 36Ah (460.8Wh) |
50A |
UN38.3 |
L : 259.5mm W : 156.14mm T : 85mm |
| 2 |  |
8S6P |
中国製 26650 (LFP) |
25.6V |
24Ah |
30A |
UN38.3 |
L : 194mm W : 132mm T : 170mm |
| 3 |  |
8S1P |
中国製 32700 (LFP) |
25.6V |
6Ah |
15A |
UN38.3 IEC62133 |
L : 156.14mm W : 121.5mm T : 85mm |
| 4 |  |
20S1P |
日系 Ni-MH |
24V |
11Ah (264Wh) |
30A | TBD |
L : 156.1mm W : 106.7mm T : 210mm |
※上記は、標準製品の為仕様変更等出る可能性がございます。
※標準仕様の開発品の事例となる為、商品在庫はございません。
※上記パックのご利用を検討頂きますと、
開発費のコストダウン、開発時間の短縮が可能となります。
カスタム電池パック開発 <参考実績>
弊社、技術部にバッテリー開発専任の技術者がおり、
カスタムのLi-ion /Ni-MH二次電池の設計、開発、製造もおこなっております。
お気軽に下記、お見積りフォームよりお問い合わせください。
カスタム品 開発実績
※ソフトパック、ハードパック(コンプリートパック)など、
使用機器に合わせた形状、サイズに対応致します。
※医療機器向けのリチウムイオンバッテリーのご提供も可能です。
医療クラスⅢまで対応可能となります。
