24V/48V系リチウムイオン電池用充電器
双葉電気の標準品ラインナップのため、開発コスト・開発LT・規格取得費用など、初期コストを抑えることが可能。
産業用機器に対する長期の供給／少量～サンプル対応が可能。
- リチウムイオン電池／鉛蓄電池専用標準充電器
- サーミスター内蔵電池パック対応
- プリチャージ機能付き
- 安全規格取得（PSE）
製品仕様
| 項目 | 内容 | |
|---|---|---|
| 品番 | MQLL0710-28 | MQLL0710-56 |
| 充電電圧 | 28.4V | 56.8V |
| 充電電流 | 25A | 12.5A |
| 充電電力 | 710W | |
| 充電方式 | CC-CV方式 | |
|
適合バッテリ |
リチウムイオン電池／鉛蓄電池 | |
| 定格入力 | AC100V | |
| 入力電圧範囲 | AC90V～115V | |
| 入力周波数 | 50 / 60Hz | |
| 相数 | 単相2線式 | |
| 入力電流 | 9A（AC100V/定格出力） | |
| 効率 | ≧86%（AC100V/定格出力） | |
| 充電機能 | プリチャージ、保護タイマー、温度検知 | |
| 保護機能 | 過電圧、過熱、出力短絡 | |
| 冷却方式 | 強制空冷 | |
| 動作温・湿度 | 0～40℃ 10～90%RH（結露なきこと） | |
| 保存温度 | -20℃～50℃ 10～95%RH（結露なきこと） | |
| 外形寸法 | 184.5mm(W) × 290mm(D) × 70mm(H) | |
| 質量 | 3kg以下 | |
| 入力コネクタ | 3Pインレット | |
| 出力コネクタ | 端子台（OTB-330N-4P-FB） | |
| 安全規格 | 電気用品安全法 | |
| 環境規則 | RoHS2指令（10物質） | |
※記載内容は、予告なしに変更することがありますので、予めご了承ください。
LED表示
| 状態 |
赤LED （CHARGE） |
黄LED （FULL） |
緑LED （POWER） |
備考 |
|---|---|---|---|---|
| POWER ON ※1 |
× 消灯 |
× 消灯 | 〇 点灯 |
※1 電源起動時（待機中） ※2 急速充電：点滅0.5秒 予備充電：点滅1秒 ※3 温度待機：点滅0.5秒 ※4 電池エラー：同時点滅0.5秒 ※5 充電器エラー：点滅0.5秒 |
| 充電中 ※2 | △ 点滅 | × 消灯 | 〇 点灯 | |
| 充電完了 | × 消灯 | 〇 点灯 | 〇 点灯 | |
| 温度待機 ※3 | × 消灯 | △ 点滅 | 〇 点灯 | |
| 電池エラー ※4 | △ 点滅 | △ 点滅 | 〇 点灯 | |
| 充電器エラー ※5 | × 消灯 | × 消灯 | △ 点滅 |

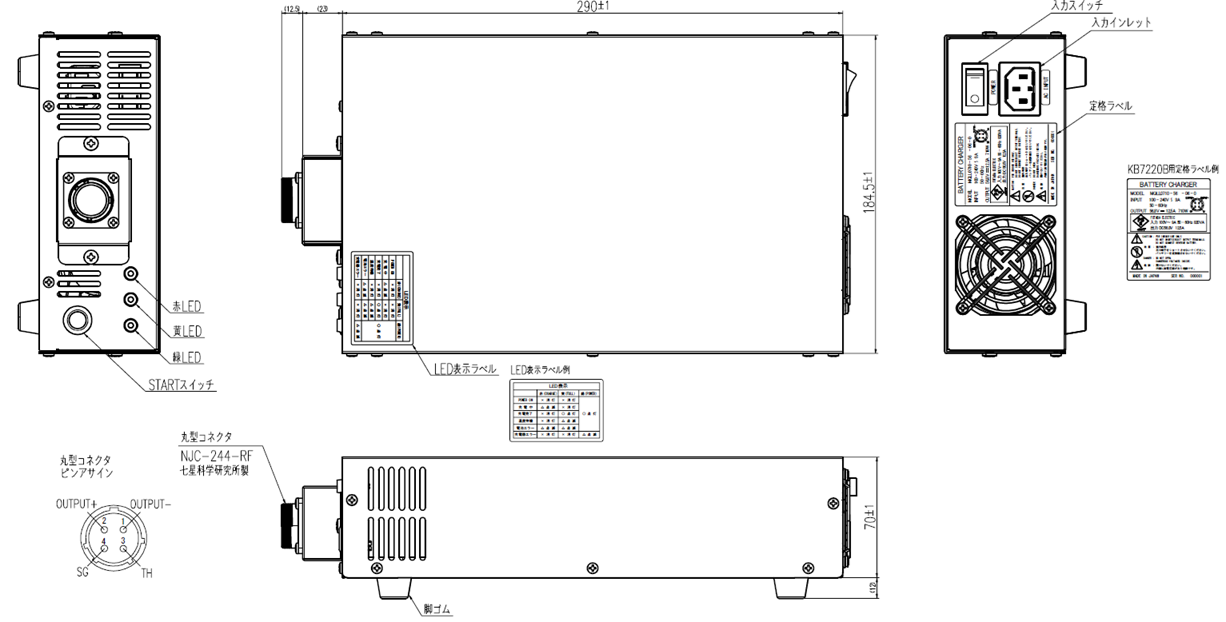

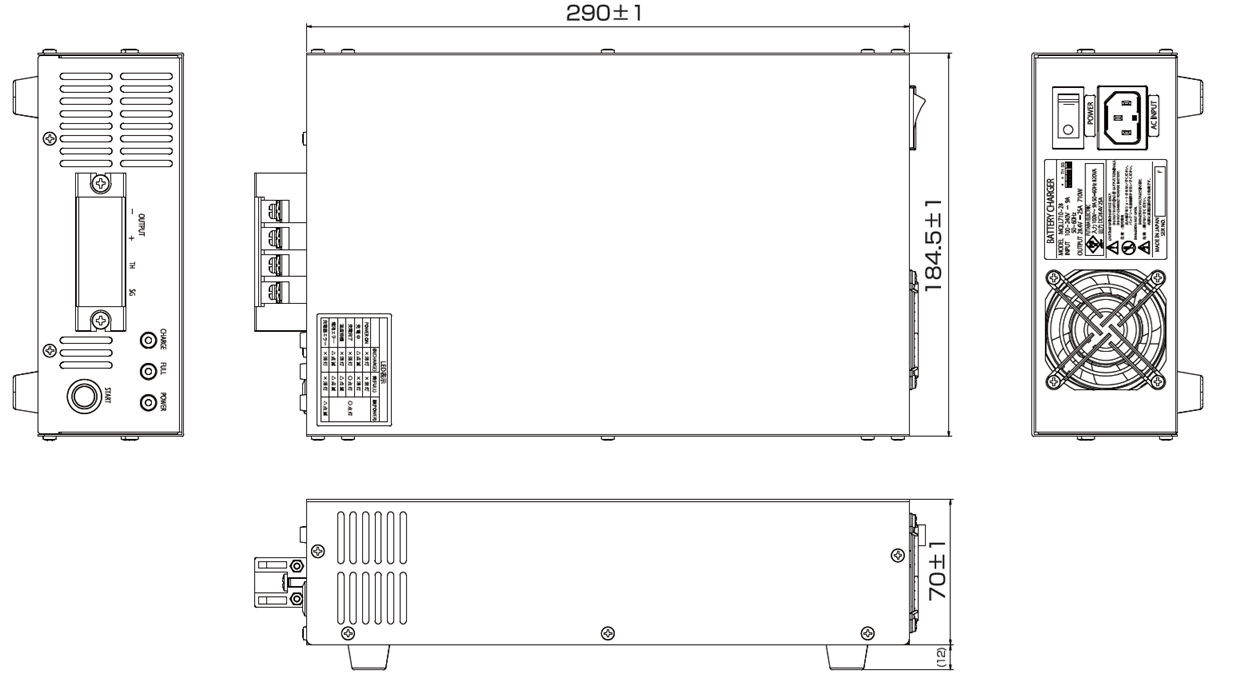

外形図
出力コネクタ（型式：OTB-330N-4P-FB）
| 端子名 | 詳細 | 前面/背面パネル |
|---|---|---|
| OUTPUT- | 電池 －側 |  |
| OUTPUT+ | 電池 ＋側 | |
| TH | 電池サーミスタ接続 | |
| SG | SGND（電池サーミスタ接続用） |
