高効率、低ノイズ・大出力を
コンパクトサイズに凝縮
欧州新エネルギー規制のCoC-Tier2に対応した次世代ACアダプター。
出力容量は最大で約60W。出力電圧は、12V、16V、24Vの3種類をラインナップしております。
- 入力 AC90～264V
- コンパクトサイズ：幅53mm×奥行き118.4mm×高さ33.5mm
- Made in Japan
- DoE（LEVEL VI）基準対応（米国エネルギー省）
- 欧州新エネルギー規制 CoC-Tier2対応
- 超コンパクトサイズ
- RoHS2(10物質)指令対応
製品仕様
| 項目 | RC60M-12 | RC60M-16 | RC60M-24 | 備考 | |
|---|---|---|---|---|---|
| 入力条件 | 定格入力電圧 | AC100V～AC240V | |||
| 入力電圧範囲 | AC90V～AC264V | ||||
| 周波数 | 50 / 60Hz±3Hz | ||||
| 相数 | 単相２線式 | ||||
| 入力電流/電力 | 1.3A / 75W以下 | AC100V/定格出力 | |||
| 無負荷時電力 | 150mW≧ | 75mW≧ | AC115V/230V | ||
| 総合力率 | 60%typ(AC100V) / 40%typ(AC240V) | 定格出力 | |||
| 突入電流 | 45A/ 110A 0～Peak typ | AC100/240V/コールドスタート/常温 | |||
| 漏洩電流 | 250μA(AC240/60Hz)≧ | ||||
| 平均効率 | ≧89% | AC115/230V | |||
| 出力規定 | 定格出力電圧 | 12V | 16V | 24V | |
| 定格出力電流 | 4A | 3.75A | 2.5A | ||
| 出力電流範囲 | 0～4A | 0～3.75A | 0～2.5A | ||
その他仕様
| 項目 | RC60M-12 | RC60M-16 | RC60M-24 | 備考 |
|---|---|---|---|---|
| 総合変動 | ±5%≧ | |||
| リップル/ノイズ | 250mV P-P> | |||
| 起動時間 | 1.0sec≧ | AC投入⇒出力電圧90% | ||
| 保持時間 | ≧5m sec | 出力電圧100%⇒90% | ||
| 過電流保護 | ≧出力電流範囲上限 × 103% | ブロッキング・自動復帰 | ||
| 過電圧保護 | 定格出力電圧 × 110～150% typ | ラッチ停止・AC再投入復帰 | ||
| 温度保護 | 内部検出温度 90℃ typ | ラッチ停止・AC再投入復帰 | ||
| 動作温・湿度 | -10℃～40℃ 10%～85% RH | 結露なきこと | ||
| 保存温・湿度 | -25℃～60℃ 10%～95% RH | 結露なきこと | ||
| 絶縁耐圧 | 入力～出力 AC 3kV 1分間 | カットオフ電流10mA | ||
| 絶縁抵抗 | 入力～出力 DC 500V 50MΩ以上 | |||
| MTBF | 100,000H 以上 | EIAJの算出法による | ||
| 推定寿命 | 50,000H 以上 | AC100V/Ta25℃/ 電解Cの推定寿命 |
||
| 外形寸法 | 53W × 118.4D × 33.5H(mm) | 突起物は除く | ||
| 出力表示 | 緑系(LEDによる表示) | |||
| 質量 | 350g以下 | DCコード質量を含む | ||
| 環境規制 |
CEC & DoE LEVEL VI/NRCan/Erp Lot7/ CoC-5 Tier2/欧州RoHS2指令(10物質) |
|||
※記載内容については予告なしに変更することがありますので、あらかじめご了承下さい。
外形図

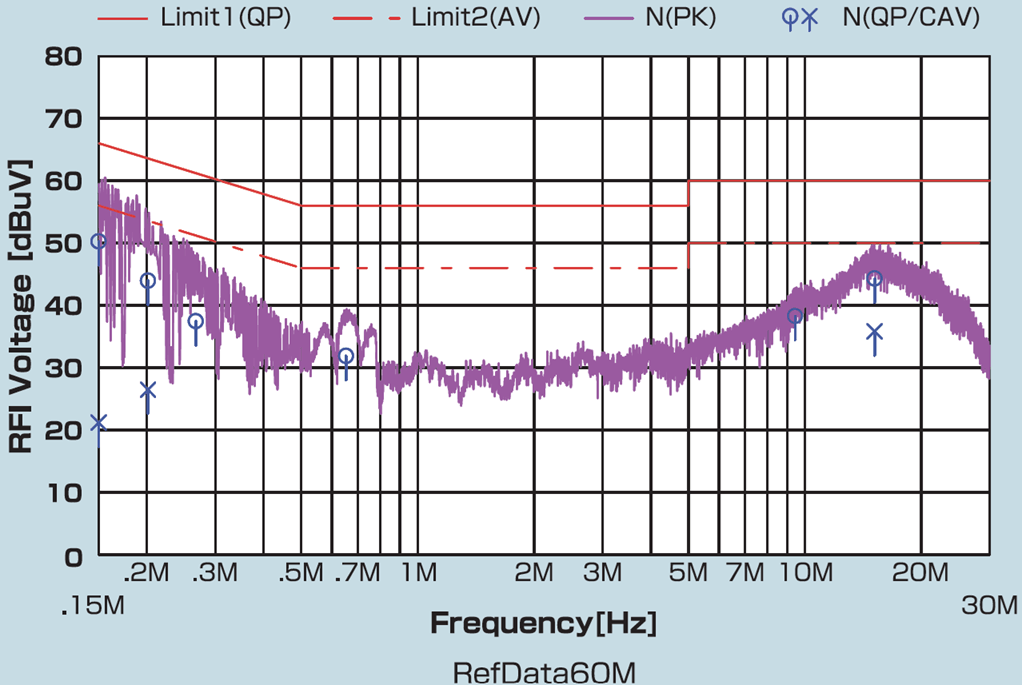

参考測定データ
取得/適合安全規格/ノイズ規格
- IEC62368-1/IEC60950-1(CB認証)
- UL62368-1/CAN/CSA C22.2No.62368-1-14(UL/cUL認証)
- EN62368-1/EN60950-1(欧州LVD指令2014/35/EU)
- 高度3000m対応(IEC60664TableA-2)
- LPS:Lmited Power Source
- EMC規則
- EN55032/EN55024/EN55035/EN61000-3-2/EN61000-3-3(欧州EMC指令2014/30/EU)
- FCC Part15 Subpart B/ICES-003 Issue 6準拠
- 電気用品安全法(PSE)
適合環境規格
- CEC & DoE LEVEL VI/NRCan/Erp Lot7/CoC-5 Tier2
- 欧州 RoHS2指令(10物質)(EU 2015/863)
型名呼称方法
例：RC-60M-XDSA(○○○の場合)
(1) 製品記号
| Code | シリーズ |
|---|---|
| RC60M | RC60M |
(2) 出力電圧
| Code | 出力電圧 |
|---|---|
| 12 | 12V |
| 16 | 16V |
| 24 | 24V |
(3) 入力極数
| Code | 入力極数 |
|---|---|
| D | 2P(IEC60320 C8) 単相2線 |
ACコード
- 日本国内仕様のACコードが添付されています。
- 海外向けACコードのご用意もございます。

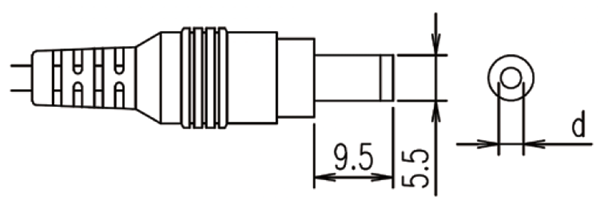

DCプラグ型名表
| 形状 | 出力記号 | 外径 | 内径(D) | ストローク | 極性 |
|---|---|---|---|---|---|
 |
SA | φ5.5 | φ2.5 | 9.5mm |  |
| SB | φ5.5 | φ2.1 | 9.5mm | ||
 |
LA | φ5.5 | φ2.5 | 9.5mm | |
| LB | φ5.5 | φ2.1 | 9.5mm |
※12V、16V は、EIAJ 電圧区分にも対応可能でございます。
※DC コードのプラグと本体側ジャックとの相性は、あらかじめご確認願います。
